高爐噴煤粉系統常見故障及解決方法
1前言
　　高爐噴煤系統一旦發生故障，必須及時處理，才能保證正常噴煤，減少對高爐操作的影響。防止噴煤系統出現故障，首先必須合理操作。正常噴吹過程中不易出故障，倒罐時極易發生一些故障。
2噴煤系統構成與操作

　

　倒罐前首先必須通知高爐，注意波動情況。正確的倒罐操作程序為：

圖為鋼廠夜景

　　(1)關下煤閥，保證線內煤粉吹掃干凈；
　　(2)關吹掃閥、快速切斷閥、噴吹閥及補壓閥；
　　(3)開噴吹罐放散閥和均壓閥；
　　(4)噴吹管壓力降至零時，開貯煤罐下鐘閥向噴吹罐裝煤；
　　(5)儲煤罐煤粉卸完后，其電子秤示數為零，關下鐘閥；
　　(6)關均壓閥；
　　(7)開噴煤罐下充壓閥，罐壓正常后下充壓閥關閉。
　　開噴吹風閥、快速切斷閥、噴槍進口閥及補壓閥，恢復正常噴煤。
3生產過程中的常見故障
3．1混合器前后軟連接斷開
　　(1)關下煤閥，停止給煤；
　　(2)關吹掃閥、快速切斷閥，噴槍進口閥；
　　(3)啟動排氣風機，吹凈室內N2 ，清理場地，更換軟連接；
　　(4)通知高爐正常噴煤。
3.2防爆膜爆破
　　 (1)非煤粉爆炸引起的集煤罐和儲煤罐防爆膜爆破，噴煤罐可繼續噴煤，通知設備檢修人員更換防爆膜。
　　(2）由于煤粉爆炸引起的集煤罐和儲煤罐防爆膜爆破，則將噴吹風改為N2 ，將噴吹管煤粉處理干凈后停止噴煤。
　　(3)噴煤罐防爆膜爆破，則立即停止噴煤，檢查分析爆破原因，通知高爐。如非煤粉爆炸引起，則待爆破膜更換完畢后，恢復正常噴煤。若由煤粉爆炸引起，則首先處理火源，待防爆膜換完后。全部轉用N2 噴吹。
3.3罐內煤粉溫度超過70℃
　　煤粉罐內煤粉溫度超過70℃，則全部改為N2 噴煤。待噴吹罐內煤粉全部噴凈后，進行清罐檢查和撲滅火源。
3.4壓縮空氣突然停風
沖壓、補壓、流化和噴吹全部轉為N2 噴煤。如無供N2設施，則停止噴煤，并通知高爐。
3.5N2壓力突然降低轉為全用壓縮空氣噴煤。各煤粉罐內煤粉噴凈后，N2壓力仍然不能恢復，則停止噴吹煙煤，如條件允許可改為無煙煤噴吹。
3.6倒罐時下鐘閥打不開
　　(1)檢查機電設備極限位置和傳動鋼繩是否掉道；
　　(2）如非機電問題則開放散閥將儲煤罐壓力放掉0.2～0.25MPa，然后關閉。開儲煤罐下充壓閥，使其壓力略高于噴煤罐壓力0.03MPa，再開下鐘閥，如此反復循環，直至打開為止。
3.7儲煤罐過滿，上鐘閥關不上

　　關放散閥，開儲煤罐上充壓閥2～5s。如此反復多次，直至上鐘閥關上為止。

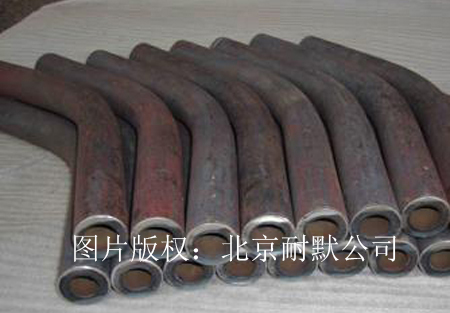

圖為各種規格的煤粉噴槍

3.8混合器堵塞
　　現象：
　　(1)風口煤流消失。
　　(2)噴吹管道壓力下降至熱風壓力水平。
處理方法：
　　停止噴煤，卸下混合器，清除其內部雜物。
3.9過濾器堵塞
　　現象：過濾器前后壓差增大，噴煤量降低。
　　處理辦法：停止噴煤，清除其內部雜物。
3.10噴煤管路堵塞
　　現象：
　　(1)風口煤流消失；
　　(2)前端堵塞，噴吹壓力接近輸送介質壓力；
　　(3)后端堵塞噴吹風壓力接近高爐熱風壓力。
3.11噴槍堵塞
　　現象：
　　(1)該風口沒有煤流；
　　(2)噴吹支管壓力接近風源壓力（多管路）。
處理辦法：
　　(1)打開噴槍倒吹閥；
　　(2)吹不通時更換噴槍。
3.12噴吹系統各罐內超過80℃
　　處理辦法：(1)清罐處理，盡快把罐內煤粉全部噴吹出去，待溫度下降到正常后再復噴。

　　(2)改用氮氣噴吹，把噴吹風源及充壓從壓縮空氣改為全用氮氣噴吹。

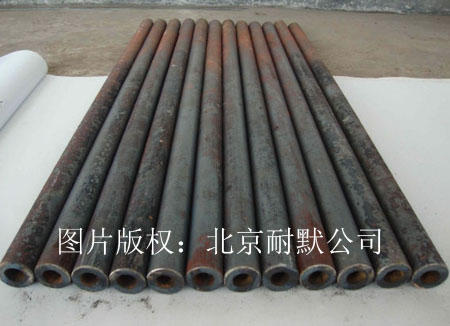

圖為各種規格的煤粉噴槍
