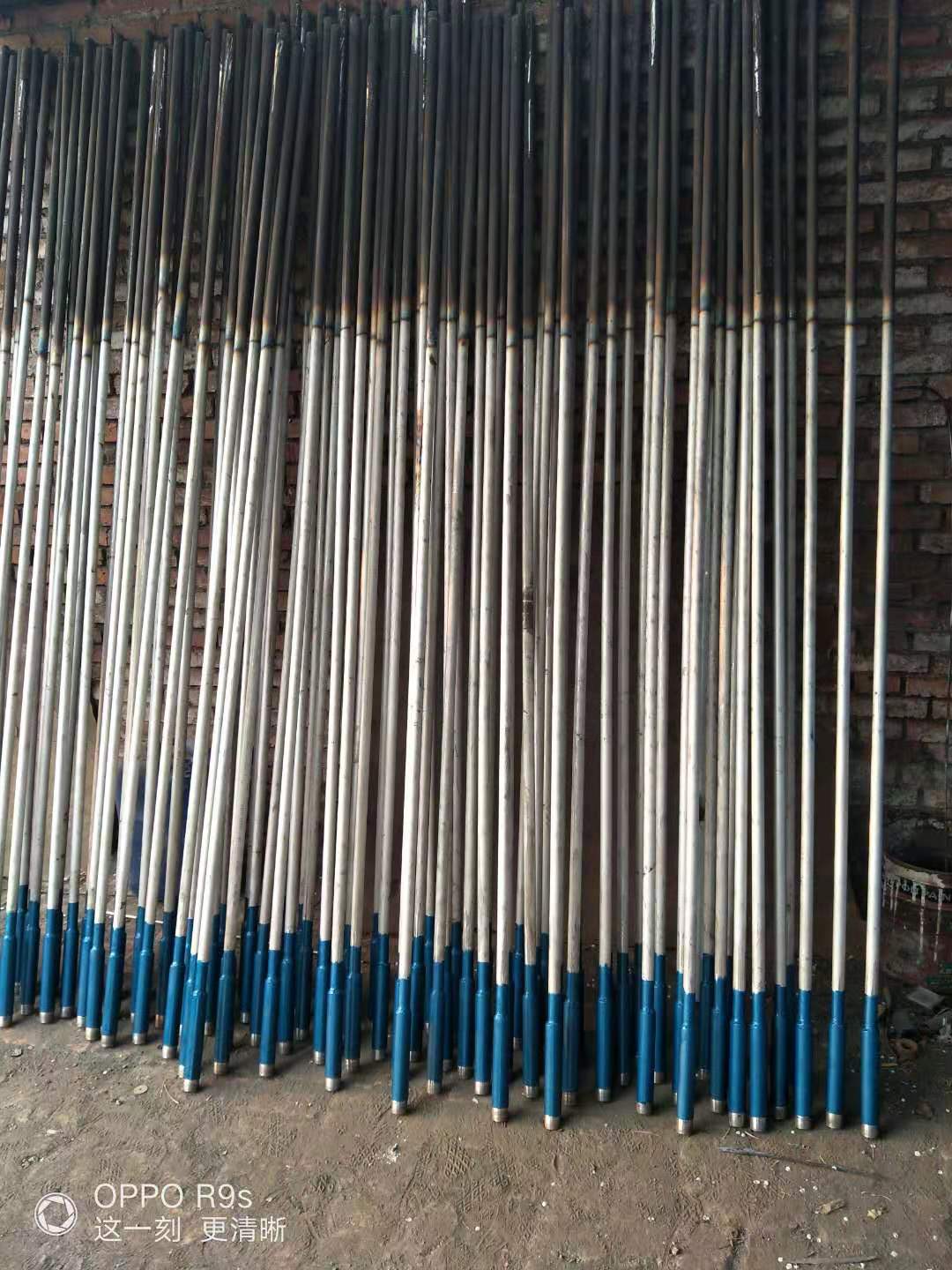

Cr25Ni20高爐煤粉噴槍

高爐噴吹煤粉是從高爐風(fēng)口向爐內(nèi)直接噴吹磨細(xì)了的煤粉，以替代焦炭起提供熱量和還原劑的作用。從而降低焦比，降低生鐵成本。它是現(xiàn)代高爐冶煉的一項(xiàng)重大技術(shù)革命，是高爐與其他煉鐵方法競(jìng)爭(zhēng)、繼續(xù)生存和發(fā)展的關(guān)鍵技術(shù)。因此，高爐噴煤在全世界范圍內(nèi)得到了廣泛應(yīng)用和迅速發(fā)展。

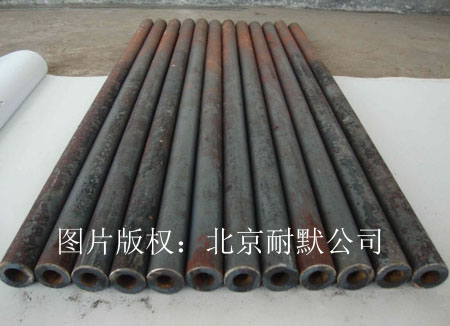

現(xiàn)代高爐所用的噴槍，多采用普通不銹無(wú)縫鋼管或高強(qiáng)度耐熱鋼管焊接而成，其使用壽命較短更換頻繁，工人勞動(dòng)強(qiáng)度大，影響生鐵產(chǎn)量，增加煉鐵成本，導(dǎo)致了直接的經(jīng)濟(jì)損失。為了延長(zhǎng)噴槍的使用壽命，我公司采用自蔓延-重力法技術(shù)成功開(kāi)發(fā)了“陶瓷內(nèi)襯合金管鋼煤粉噴槍”，在噴煤速度為130kg／t情況下，采用Cr25Ni20管材內(nèi)襯2mm氧化鋁陶瓷做噴槍，平均使用壽命提高3-4倍，風(fēng)口磨損率也下降了80 ％。采用“陶瓷內(nèi)襯合金管煤粉噴槍”不僅提高了噴槍自身的使用壽命，同時(shí)也為保護(hù)風(fēng)口，減少高爐休風(fēng)創(chuàng)造了條件，更重要的是在穩(wěn)定和提高噴煤量實(shí)現(xiàn)高爐高風(fēng)溫富氧，大噴吹方面有著舉足輕重的作用.

盡管目前市場(chǎng)上也有類似產(chǎn)品的出現(xiàn)，但是這些噴槍平均壽命不高，僅為50天左右，存在的普遍問(wèn)題是鋼管內(nèi)部所襯的陶瓷層孔隙率太高，不耐磨，陶瓷在高速煤粉的沖擊下易碎，并且與鋼管的結(jié)合的也不夠緊密容易脫落。這主要是由于其制備技術(shù)不過(guò)關(guān)，在制備的過(guò)程中為了減少陶瓷層的孔隙率加入了大量的SiO2，這就導(dǎo)致陶瓷層的Al2O3含量降低，使得陶瓷層的耐磨性能以及與鋼管結(jié)合強(qiáng)度大幅度降低。
